Аппаратные доработки серийных ЭБУ


Серийные ЭБУ зачастую в целях "экономии"  не содержат некоторых цепей, отсутствие которых никак не сказывается на работоспособности блока, но жизненно необходимых для тюнинговых нужд. Ниже описаны методы доработки ЭБУ с помощью паяльника. Не забудьте принять общеизвестные меры предосторожности при пайке.


МИКАС 11

Эбу "Микас 11", который начал массово устанавливаться на автомобили ГАЗ в начале 2007 г. является полным аналогом ЭБУ VS8, но, в отличие от последнего, не содержит в составе необходимых для программирования элементов, которые необходимо допаять. Встречается два варианта разводки Микас-11. Соответственно, доработки несколько отличаются. Второй вариант ниже. Необходимо допаять 1 транзистор и 3 резистора номиналом 5,1 кОм.

Но это метод, если Вам нужно неоднократно переписывать блок. Если в этом нет необходимости, можно просто замкнуть на массу верхний (на фото) контакт транзистора (коллектор), на время установления программатором связи. Ближайшая удобная масса - корпус кварцевого резонатора.

Третий вариант платы Микас-11. Необходимо запаять 2 резистора и транзистор. Резисторы нижний - 6.8kOm, по диагонали 10 kOm.

Но это методы, если Вам нужно неоднократно переписывать блок. Если в этом нет необходимости, можно просто замкнуть на массу через резистор 4.7-6.8 kOm контакт, обозначенный на всех трех фото желтой стрелкой, на время установления программатором связи. Ближайшая удобная масса - корпус кварцевого резонатора.

Для Микас-11, как известно, существует возможность работы в двух режимах. Для переключения по методу "57 ножка на массу" в блок необходимо доработать - установить отсутствующие детали (2 резистора, типоразмер 0603 и конденсатор). Это касается как Микас-11, так и VS8.



Тоже самое, применительно к Микас 10.3





ЯНВАРЬ 7.2

При установке в Январь 7.2 двухрежимной прошивки для работы с ГБО возникает проблема управления переключением (газовый клапан управляется +12V, а прошивка - замыканием на массу, приходится ставить реле для "инвертирования" сигнала) и может возникнуть проблема при снятии ГБО с авто - на входе переключения постоянно присутствует +12V и при неподключеной системе ГБО будет включена вторая (газовая) половина, в которой, как правило, отключены форсунки и бензонасос. Избежать этого возможно с помощью небольшой переделки - нужно переставить один резистор как указано на фото, т.е отпаять резистор и перенести его на место, указанное стрелкой

В результате этой переделки, вход переключения прошивок подтягивается к массе, а управлять переключением прошивок можно плюсом, т.е подавать сигнал непосредственно с газового клапана. Естественно, расположение прошивок в блоке должно быть "наоборот" - первой в наборе должна стоять прошивка под ГБО, второй - бензиновая.




 ЯНВАРЬ 7.2+

Для возможности переключения двухрежимных коммерческих прошивок (переключение подачей +12 на 57 контакт ЭБУ) данные блоки требуют небольшой доработки - следует убедиться в наличии на плате резистора, отмеченного красным квадратом. Если резистора нет, его необходимо установить. Сопротивление 3,3-10 килоом, типоразмер 0805.




  BOSCH M7.9.7

Некоторые контроллеры семейства Bosch M7.9.7 (по последним данным - ВСЕ) не комплектуются необходимыми элементами для разрешения программирования. В этом случае необходимо установить недостающие элементы на плату контроллера (см. фото):

Впаять два резистора с обратной стороны платы как показано на рисунке слева. Номинал резисторов может колебаться от 4 до 6 кОм.

Можно поступить, как указано на фото справа. Вроде не совсем "по науке" но прекрасно работает.
 Номинал - 10 кОм.

Чип - резисторы в обоих случаях типоразмера 0805. После произведенных изменений контроллер можно программировать.  Но это метод, если Вам нужно неоднократно переписывать блок. Если в этом нет необходимости, можно воспользоваться методами, описанными здесь.


BOSCH M7.9.7 (Новая аппаратная реализация)

АвтоВАЗ, без предупреждения, уже стало доброй традицией, с августа 2005 г. резко сменил аппаратную реализацию блоков. Новый блок содержит другой процессор со встроенной flash - памятью и, естественно, другим алгоритмом чтения/записи.  Узнать эти блоки просто - все первые серийные прошивки на них имеют в цифро-буквенном коде символ "Q", например B103EQ12, B103EQ17, B105DQ09, B120EQ16 и т.п. (Исключение - "старая" аппаратная реализация B103EQ07 и B103EQ09).

Для реализации возможности программирования этих блоков необходимо перепаять чип-резистор, как указано на рисунке. Просто отпаять с места, где он стоит и припаять туда, где его нет. После указанного изменения блок можно программировать с помощью загрузчика  Combiloader начиная с версии с 2.1.14. После программирования резистор желательно вернуть на место.

Чип-резистор имеет номинал 6,81 К. Важно придерживаться этого номинала, что бы не получить нестабильность входа в режим программирования, например, при 5 К контроллер уже не выходит на связь.



МИКАС 7.1

Контроллеры впрыска семейства МИКАС-7 необходимо доработать для возможности программирования двухрежимных прошивок (объемом 128К). При программировании недоработанных блоков будет появляться ошибка программирования в области 50..100%. Для программирования таких контроллеров необходимо произвести некоторые аппаратные изменения:

  • Выпаять чип-резистор, помеченный красным цветом.
  • Соединить между собой два переходных отверстия, помеченные синим цветом. Это можно сделать либо проводником с обратной стороны платы (более эстетично), либо перемычкой непосредственно на микросхеме ПЗУ (отмечена желтым цветом)
После произведенных изменений в контроллер можно программировать как обычные, так и сдвоенные прошивки.

Иногда возникают ситуации, когда блок не читается и не пишется (это свойственно блокам Микас-7 для карбюраторных версий ГАЗелей) программой Combiloader, хотя с диагностикой проблем нет. Для устранения данной особенности, необходимо в блоке управления выпаять перемычку, отмеченную красным кружком, либо перерезать дорожку в месте, отмеченным крестиком.




Bosch MP7.0H

При записи в "переднеприводной" блок прошивок от "полноприводных" возникает перманентная ошибка 113. Для нормальной работы блок можно доработать:

Блок дорабытывается по приведенной фотографии: устанавливаются 2 недостающих резистора и 1 конденсатор и 1 чип резистор меняется на конденсатор. В результате переделки в блоке с "родной" прошивкой E65 будет теперь без проблем работать прошивка L29.


Bosch M1.5.4

В некоторых блоках Bosch M1.5.4 (как правило, в новых негерметичных модификациях - "консервных банках") в целях удешевления производства могут быть не установлены некоторые элементы неиспользуемых входов/ выходов, в том числе и подключаемые к 52-й ноге контроллера.

При отсутствии этих элементов переключение двухрежимных прошивок работать, естественно, не будет. Требуется небольшая аппаратная доработка блока.

Необходимо проверить наличие элементов резервного входа 52 на плате ЭБУ (выделены на верхнем фото красным цветом) и, при необходимости, установить их. Так же может быть не установлено двух сопротивлений номиналом в 10 kОm на оборотной стороне платы. Их расположение смотрите на нижнем фото, выделены черным прямоугольником.






Переделка 40/60 Bosch для работы на одновременном впрыске

Небольшое "вмешательство" в схему ЭБУ для работы прошивок 70-го Bosch в 40/60 блоках - в цепи управлением подогревателем, который используется как драйвер форсунок в 70-м блоке установлен диод, удерживающий форсунки в открытом состоянии больше расчетного времени и отсутствуют два стабилитрона. То есть, в этом случае диод нужно удалить и запаять два отсутствующих стабилитрона.  (Респект Сергею Перетокину, разобравшемуся с данной проблемой и приславшему этот материал и схему.)




VS5.1 Новая аппаратная реализация.


Данные изменения необходимы для работоспособности переключения двухрежимных прошивок:

Внимание! Если в недоработанный блок залить двухрежимную прошивку, то, во-первых, они не будут переключаться, во вторых, по умолчанию будет выбираться ВТОРАЯ прошивка.

В блоке на месте установки конденсатора (0,01 мкф, корпус SMD-1206) установлен резистор, его необходимо выпаять. Так же, согласно фото нужно установить 3 резистора, корпус SMD-1206. Кодировка на корпусе резисторов 4,7 кОм - 472, 22 кОм - 223, 510 Ом - 511.

Данные изменения необходимы для работоспособности функций маршрутного компьютера, выводимого на VDO, типоразмер SMD-элементов 0805:


Новая аппаратная реализация VS - нюансы.



©SPY: По поводу содержимого VS-ов новой аппаратной реализации ...

На всех контроллерах новой аппаратной реализации управление форсунками выведено на обыкновенные для евро-2 (попарно - параллельный и фазированный впрыск) выходы контроллера, то есть 16, 23, 34 и 35. Это справедливо для контроллеров -42 -62 (-72!) , однако контроллер -72 отличается от -42 и -62 отсутствием ключа, управляющего нагревателем ДК (на фото отмечен цифрой "2") и наличием четырёх перемычек (чип-резисторы нулевого номинала), установленных в места отмеченные цифрой "1", то есть, выходы на форсунки у него есть кроме тех, что описаны выше, ещё и на выводах 15 и 33 соответственно в попарном включении.

Иными словами, контроллеры абсолютно взаимозаменяемые несмотря на установленное ПО с некоторыми уточнениями. Контроллер -72 с залитой программой V5V13L05, например, будет работать на машине на которой стоял ранее контроллер -41 -61 -71 без переделки проводки, но!!! контроллер, например -42 с залитой в него программой V5V05L05 будет работать в машине где ранее стоял контроллер с одновременным впрыском в случае установки четырёх перемычек и удалении ключа нагревателя ДК, или без переделок совсем вместо -41 -61 -42 -62.

Пример: Контроллер -72, программа М30 с выключенным ДФ (хотя можно выключить только контроль исправности ДФ) и выключенным ДК  во как извратился :)) будет работать абсолютно на любых моделях ВАЗ, за исключением МП7 и БОШ797 ...

Ещё пример: Контроллер -72 , программа L05 , будет работать везде без переделок проводки.

Ещё пример: Контроллер -42, программа L05, будет работать вместо -72, если выпаять ключ подогрева ДК (2 на фото) (хотя можно и не выпаивать а просто перерезать дорожку от ключа к выводам ЭБУ) и впаять четыре перемычки ( 1 на фото ) ...

При переделке блока в 42(62), если нужен фазированный впрыск, перемычки необходимо удалить,ключ нагревателя ДК добавить, при необходимости.

Совсем дикий пример: Контроллер -72, программа М30 или L25 с отключенными контролями исправности нагревателя ДК и увеличенным временем, отведённым на готовность ДК (нагреватель то не нагревается), отключить ошибки про неисправность ДК , будет работать на проводке (комплектации ) евро-2 , только выхлопные газы будет чуять очень нескоро, пока ДК не нагреется от выхлопных газов ... (автор проверял последний пример очень давно, с тех пор могут и не запаивать детали по каналу ДК) ...


 МОДУЛЬ ЗАЖИГАНИЯ, ВСТРОЕННЫЙ В VS (СТАРЫЙ)



Резисторы по 510 ом, которые идут с TPS2814 на 1 и 20 вывод, следует удалить (отмечены красными крестиками). Установить 2 резистора по 1ком, которые идут с этой же м/сх на затворы транзисторов, и  перемычку на землю - с истоков транзисторов (IRGS14B40L или аналоги).

На плате, в принципе, предусмотрена схема контроля тока, но т.к. ПО ее не поддерживает, то смысла в установке нет.

После доработки возможно использование внешних катушек зажигания. Возможно, придется подобрать в прошивке время накопления.

В "новой" модификации принцип и подход тот же, но немного другая трассировка печатного монтажа.

Данная переделка позволит исключить из системы модуль зажигания и использовать простые катушки или катушки прямо на свече. Дополнительно, это неплохая "противоугонка", если активирован иммобилайзер, завести авто путем подмены не получится.


Работа прошивок с ПП впрыском на ЭБУ "Январь 5.1.1"

Иногда требуется установить в ЭБУ Январь 5.1.1 прошивку которая может работать в ПП впрыске - например, прошивку под ДАД или с целью запутать. Нет ничего проще, ПО дорабатывать не нужно. Нужно всего лишь допаять в блок одну перемычку между 38-й и 64-й ножками процессора. Проводник от 38 ноги процессора до драйвера нужно отрезать, если предполагается использование прошивок, использующих драйвер подогревателя ДК. Теперь, например, J5V07G26 со снятой галочкой в чекбоксе "Датчик фаз" будет работать в блоке Январь 5.1.1 без всякого изменения в проводке. Схематично это выглядит так:


Как это выглядит на практике - смотрите на фото. На нем хорошо видно оптимальное расположение перемычки и место разреза дорожки.


Январь 4.1 - Установка 8V ЭБУ на 16V

Блоки Январь 4.1  для 8 и 16 - клапанных двигателей практически идентичны, платы имеют одинаковую маркировку 2111-1411141-01, на плате присутствуют все необходимые элементы для работы с ДФ. Для нормальной работы фазированного впрыска необходимо установить ПЗУ с программой от 16-кл. блока и перерезать две перемычки на плате (отмечены на фото крестом).

Информация -
Ружанский Вадим


Переделка Январь 5.1 (2112-1411020-41) в Микас 7.6

 Эти блоки - аппаратные близнецы, и в случае, если нужно заменить Микас 7.6, то сделать это достаточно легко. Январь нужен только старого образца (идентификатор прошивки начинается на букву J), что бы правильно работал канал детонации. И переставить две детали (резистор и микросхему Serial Number) с Микаса (смотрите на фото). Если они уже стоят в январе, (это относится к старым блокам, позже эти детали перестали устанавливать) то нужно просто прошить блок программой Микас 7.6 и воспользоваться кнопкой "восстановить ключ" в загрузчике.

Информация - Miha




Перепайка ЭБУ "Январь 5.1.х для работы на проводке Bosch MP7.0


Иногда, при необходимости замены ЭБУ Bosch MP7.0H на Январь 5.1.х приходится перекроссировать проводку или делать переходники.

Перекроссировка сопряжена с огромными неудобствами - доступ к жгуту ограничен, провода плохо вынимаются, велика возможность ошибок и пр., Переходники добавляют в систему почти сотню "лишних" контактов, что само по себе является огромным минусом. Ниже предлагается просто произвести перекоммутацию внутри блока, для того, что бы Январь без проблем работал на штатной проводке МР7. Достоинством такого метода можно назвать и то, что блок может быть подготовлен заранее.

Перекоммутация производится по таблицам "распиновки" и перекроссировки.

Таблица 1Таблица 2. В результате должно получиться примерно так:

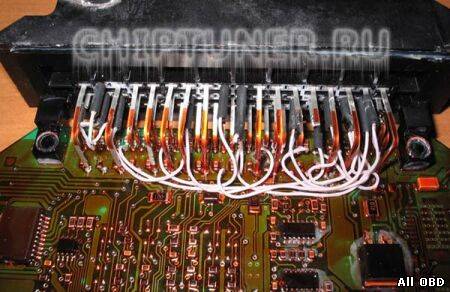

Для монтажа удобнее всего использовать провод МГТФ и термоусадочный кембрик.
